介紹了以DDE通訊方式來獲取儀表上傳數據的地磅計算機計量管理系統的實現.由于采用 動態改變MSComm控件的Rthreshold屬性值的技術，與同類型軟件產品相比較，系統反應及時、穩定性 強、可適應各種儀表類型.

0.引言

某化工廠的地磅房地磅擔負著全廠的物資進 出的計量任務，每年有上百種、數百萬噸的產品和原 材料經地磅房地磅系統計量后，進出廠區，供貨提 貨的客戶和單位有數百個之多，地磅房的工作質量 和效率對企業有著非常重要的意義.影響地磅房工 作質量和效率的的主要因素是計量數據的準確、快 速、可靠和計量數據的快速傳遞.過去該廠的地磅房地磅由手工操作，通過配備的稱重顯示儀，人工記 錄車號，讀取空車、重車重量并進行凈重計算并填寫 稱重單據.這種稱重儀器的缺點主要是存儲容量小、 工作效率低，不能進行分類統計，數據不容易進入企 業管理數據庫.計量數據的傳遞和處理由人工完成， 每天磅房操作人員將前一天的計量數據報送計量主 管部門，再由統計人員進一步歸類統計，送到有關處 室.造成工作量大，且處理周期長，容易發生司稱人 員與汽車司機串通作弊的事情，因此非常不適應現 代企業管理方式.

針對以上情況我們設計了地磅計算機計量管 理系統，其目的是利用先進的計算機技術來提高地磅計量系統可靠性、準確性以及自動化程度，最大 限度地防止作弊現象的發生，為企業的現代化管理 提供有力的幫助.

1.系統組成原理

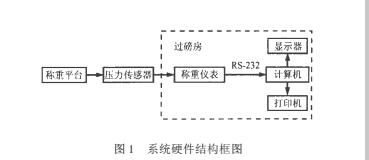

地磅計算機計量管理系統的硬件結構框圖如 圖1所示.

壓力傳感器將稱重平臺的壓力轉換成電信號送往稱 重儀表，由稱重儀表的A/D轉換電路轉換成數字信 號，稱重儀表具有計算、顯示重量的功能.同時稱重 儀表配有RS — 232接口，以連續發送方式將重量數 據直接發送到上位的管理計算機上，形成稱重管理 系統.管理計算機通過稱重管理軟件接收RS — 232 串行口上傳的稱重數據，對數據進行顯示、存儲和管 理，打印過磅單及各種統計報表，可以實現對與稱重 有關的數據進行查詢、維護.管理計算機還可以與企 業內部網絡相連，將稱重過程中形成的各種數據方 便地傳送到企業的管理數據庫，以作為管理決策、財 務結算的基礎數據.

2.計量管理軟件系統的設計

根據企業管理上的要求，所設計的計量管理軟 件獲取稱重數據必須快速準確;系統長時間工作必 須穩定可靠;操作簡便，能有效地防止作弊行為;數 據保密性要強.

系統主要功能應包括:皮重和毛重的稱量數據 通過RS — 232接口傳輸?shù)接嬎銠C，計算機收到數據后，撿核車號，根據皮重、毛重計算各種貨物的凈重， 確定憑證代碼、物資代碼和名稱、供方代碼和名稱、 需方代碼和名稱、物資流向、稱重時間和司稱人員等 信息，并打印過磅單據；以多種方式統計各種物資的 稱重數據，生成由原始數據得到的日報表、月報表和 年報表，計算每種物資的日、月、年的累計重量;可對 運輸車輛、物資、供方、需方、稱重記錄、司稱人員等 信息進行維護、備份和查詢并打印輸出查詢結果;對 系統的有關參數（如串行口參數、計量單位、儀表類 型)進行配置等.

針對以上的要求，我們采用模塊化設計方法進 行地磅計算機計量管理軟件的設計.將整個系統 按功能要求劃分為若干個功能模塊，各功能模塊之 間既相互獨立以便于調試和修改，為系統的維護和 修改提供了方便；同時各模塊又通過數據庫構成有 機的整體，相互協助，共同完成管理任務.系統軟件 主要功能模塊結構如圖2所示，各主要功能模塊又 由若干子模塊組成.

（1）系統登錄模塊.為了保證數據的安全性，只 有被授權的有關人員才能夠操作該管理軟件.各操 作人員可以根據崗位需要被授予不同的權限，如系 統管理權、參數設置權、數據維護權、稱重操作權、數 據查詢權、統計報表權、司稱員管理權等.系統管理 權是最高權限，往往由企業或單位指定一人負責，他 可以對所有的數據進行查看、更新或配置.進入系統 都要由登錄模塊來確認使用者的身份和密碼，防止 非法人員的操作.

（2）稱重處理模塊.稱重模塊主要負責接收儀表 上傳的稱重數據，根據皮重和毛重數據計算出凈重， 并將稱重數據與車號、憑證代碼、物資代碼、供方代 碼、需方代碼、物資流向、發票號碼、稱重時間和司稱 員代碼等信息形成一條完整記錄存入數據庫.稱重 數據的獲取由DDE通訊程序完成.

為適應企業內部和外部汽車稱重的不同需要， 稱重處理設置了兩種方式，一種是固定皮重方式，其 主要針對企業內部車輛和一部分經過企業相關負責 以縮短稱重時間，提高稱重效率;第二種是非固定皮 重方式，即進出車輛必須經過稱皮、稱毛兩次稱量以 獲得物資凈重數據，皮重數據僅用一次，下回稱重時 須重新稱皮重.

（3）數據查詢模塊.該模塊用于查詢稱重記錄、 物資、供方、需方、憑證、車輛和司稱員等信息.可按 任意字段查詢，數據表的每個字段都可以作為查詢 條件，同時還提供二次查詢功能，即在上次查詢結果 的基礎上做進一步細化查詢.查詢結果可打印輸出.

（4）數據維護模塊.主要是對稱重數據、憑證信 息、供需方信息、車輛信息、司稱員信息進行添加、刪 除、修改等操作.對于不同的用戶，其權限不同，所維 護的數據也不一樣.如一般的司稱員只能維護憑證 信息、物資信息、供需信息等數據，無權修改稱重記 錄、司稱員信息，而系統管理員卻可以對所有數據進 行維護.

(5)統計報表模塊.進行年報表、月報表、日報表 的生成和打印，可進行日、月、年的各種物資的累計. 報表類型分為稱重統計總表、分類分戶統計、分戶分 類統計、稱重統計清單等統計形式，使企業的日常管 理更為方便快捷.

（6）參數設置模塊.為計算機與儀表實現通訊， 以及數據轉換進行一些基本設置，包括:串口參數配 置、計量單位配置、儀表類型配置.

用戶設置模塊.對使用該系統的司稱員、管 理員的代碼、姓名、密碼和權限進行配置，可執行增、 刪、改操作.

整個管理系統軟件采用VB6.0開發，數據庫采 用數據庫.同時系統也可以根據需要很方便 地移植到網絡環境下，實現多臺地磅連網運行.

3.系統的主要技術特點

(1)采用DDE通訊方式獲取稱重數據以方便系 統適應各種稱重儀表.

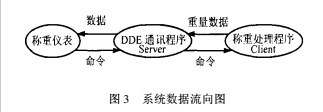

管理計算機獲取稱重儀表上傳數據的任務由專 門開發的DDE通訊程序完成，該DDE通訊程序 (Server)作為數據的提供者將實時重量數據提供給 Windows環境下的稱重處理程序（Client). DDE (動 態數據交換)是Windows平臺上一個完整的通信協 議，它使應用程序能夠彼此交換數據和發送指令.系 統數據流向圖如下：

由于不同廠家的稱重儀表，其與上位機接口的 通訊協議都不一樣，如TOLEDO腳的稱重儀表和耀華的稱重儀表；即使是同一廠家的不同系列、不同 種類的稱重儀表，它們各自的通訊協議也可能不一 樣，如XK3190系列的D2表和A1表.采 用DDE通訊方式的最大好處就是，使系統管理軟件 可以非常方便地適應各種稱重儀表,例如，當更換了 一種管理軟件原本并不支持的稱重儀表時，只需對 DDE通訊程序進行更新，增加對新儀表通訊協議的 支持，而不必對整個管理軟件進行修改和重新編譯， 這就大大增強了系統的適應性.

(2)動態改變MSComm控件的Rthreshold屬性 值，確保接收數據過程迅速、穩定可靠.

在DDE通訊程序中，使用了 MSComm控件來 實現對串口的編程.為了識別接收數據的格式，提取稱重數據，通常的做法是:用MSComm控件的On- Comm事件接收上傳的各字節數據，并將它們放入 一個應用程序設置的緩沖區，如一個數組，另外用一 個定時器Timer控件定時掃描緩沖區以提取實時稱 重數據.通過實踐我們發現這種方式在實際中間存 在一些問題，主要是反應不夠及時、有時有丟失數據 的現象.因此我們采用只利用MSComm控件，不使 用Timer控件，通過在MSComm控件的OnComm 事件中動態改變MSComm控件的Rthreshold屬性 值的方法，來實現對實時稱重數據的提取.實踐證 明，這種方法程序短小精干、反應及時、無數據丟失 現象，效果非常好.現介紹如下.

通過調查發現，目前大多數與上位計算機相連 的稱重儀表都能以連續發送方式將實時稱重數據發 送到上位機的，其每個數據包都為固定長度.以XK3190—A1表為例，串行口設置為：1位啟始 位、1位停止位、8位數據位，無奇偶校驗位.XK3190 一 A1稱重儀表的上傳實時稱重數據的幀格式為：

每幀數據由12個字節組成，所有數據均為A SC II字符.小數點位數按從右到左取0 ~ 4的數值，異 或校驗為每幀的第2個字節到第九個字節依次進行 異或運算的結果.異或校驗結果占2個字節，高四位 放在第一個字節中，底四位放在第二個字節中.

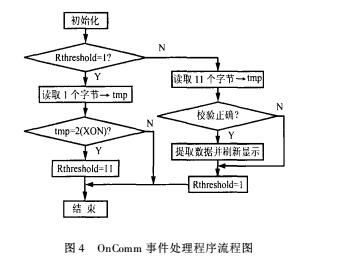

動態改變MSComm控件的Rthreshold屬性值 方法的思路是：由于Rthreshold屬性值是說明在產 生OnComm事件之前要接收的字符數，故可以利用 動態改變Rthreshold屬性的值的方式來控制觸發 OnComm事件的時機，以保證在讀取串口時能讀到 一個完整的數據幀.而如果采用定時器方式，則有可 能由于沒能讀到完整的數據幀而產生丟數據的現 象，特別是在有干擾時尤其嚴重.其次采用定時器方 式，由于受定時間隔的限制，上位機數據刷新往往與 儀表顯示有一個較明顯的滯后，即反映不夠及時.以 常用的1200波特率的連續方式為例，串口發送一幀 數據需要100ms，那么理論上定時器的定時間隔至 少需要200ms，才可能保證能讀取到一幀完整的數 據，實際中一般至少要將定時器的定時間隔設為 300ms到400ms以上.這樣一來上位機數據顯示要 比儀表顯示滯后0.3 ~ 0. 4s以上，這種滯后可以明 顯地察覺出來，而采用在OnComm事件中動態改變Rthreshold屬性值的方法，一般情況下其滯后時間 只有0. 1s，幾乎察覺不出來，即使在受到干擾的情 況下，其滯后時間也要比定時器方式少得多，從而做 到反應及時.其OnComm事件處理程序流程圖如下 所示：

4.結束語

我們開發的地磅計算機計量管理系統雖然是針對地磅稱重管理的，略加修改也可以適用于其 它的稱重管理中，如軌道衡、平臺稱系統.該軟件己 應用在多個企業之中，從反饋的信息來看，系統反應 迅速，運行過程穩定可靠，無數據丟失現象，使用效 果非常好.同時，由于采用了 DDE通訊方式，在對各 種稱重儀表的支持方面表現出了很大的靈活性.系 統還可以很方便地查詢各種稱重數據，可根據需要 進行多種形式的統計并打印統計報表，實現了數據 的標準化管理，減輕了工作人員的勞動強度，提高了 工作效率和經濟效益，基本杜絕了人為作弊現象，符 合企業現代化管理的要求.
