選煤廠外來煤均采用汽車運輸，在煤炭收售和管理過程中人為因素多，導致煤炭跑冒滴漏現象嚴重， 給選煤廠造成很大的經濟損失。為了減人增效，堵塞漏洞，提高入廠煤管理的現代化水平，根據選煤行業的實 際情況，本著可靠、安全、穩定、實用原則，開發生產了地磅監視管理系統。

0.引言

目前，我國絕大多數選煤廠外來煤均采用汽車 運輸，在煤炭收售和管理過程中人為因素多，導致入 廠煤跑冒滴漏現象嚴重，給選煤廠造成很大的經濟 損失。其具體現狀是:運煤車空車和重車的稱量往 往是通過地磅實現的，它包括地磅、傳感器、顯示 儀等部分組成。司磅操作員先觀看稱重空車的地磅顯示儀，手工記錄車號和空車重量;再送給重車司 磅操作員，操作員觀看重車地磅的顯示儀，手工記 錄車號和重車重量;最后再手工計算出每次來煤凈 重。另外室外還要有人監督卡車是否到位等。這種 繁瑣、低效、落后的收煤方式在煤炭入廠過程中造成 多方面的問題和隱患：

（1）需要多人同時工作，最多達到七、八個人，效 率低、次序亂。

（2）人為操作因素多，弄虛作假后門現象嚴重。 如撬邊、壓沿、空車加水箱、空車加沙石、重車不上 磅、煤場換車皮。

（3）手工開票據，隨意性大，不利于監督和控制。

（4）合同開票和發售脫節，易產生利用假票拉煤。

（5）管理過程混亂，不透明，無法相互制約和監 督，不利于追查責任人。

（6）無法進行計算機聯網，不符合信息化建設管 理的要求，領導不能及時掌握、了解入廠煤詳細情 況。

為了克服以上問題，減人增效，堵塞漏洞，提高 了入廠煤管理的現代化水平，根據選煤廠的實際情 況，本著可靠、安全、穩定、實用原則，開發生產了地磅監視管理系統，

1.系統設計

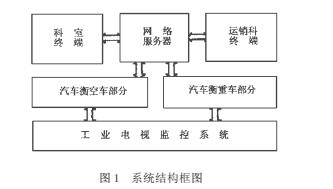

該系統包括地磅空車部分、地磅重車部分、 網絡服務器部分、運銷科票據管理終端、監視系統等 五部分?？哲?chē)和重車地磅數據均通過接口傳輸?shù)?/span> 計算機，計算機接收到信息后自動計算出煤重，并通 過打印機打印出來，所有數據同時通過網絡傳送到 服務器數據庫。調度室和領導辦公室等可通過網絡 迅速了解、掌握煤炭收售情況。監視系統用來監視 入廠煤地磅現場的情況，系統組成如圖1所示。

1.1空車地磅終端部分

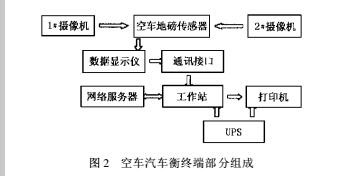

該部分是由計算機、打印機、UPS電源、攝象機、 數據轉換通信接口等組成，如圖2所示。

空車地磅顯示儀顯示的數據通過轉換通信接 口傳到空車衡計算機，計算機根據司磅操作員輸入 的車號自動記錄空車重量、車型、過磅時間、操作者姓名等信息；同時將本次空車重與服務器數據庫中 該型號的標準空車重量對照，并在本終端上提示差 值，如果差值超過允許的范圍則發聲音報警。對本 次記錄的全部數據在本終端自動打單并通過網絡 傳到網絡服務器的數據庫。攝像機用來觀看空車內 是否有雜物，攝像機的視頻信號通過電纜傳送到監 控室，并在監視器上實時顯示。

1.2重車地磅終端部分

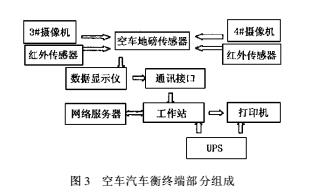

該部分由計算機、打印機、UPS電源、數據轉換 通信接口、攝像機、紅外探測限位器及管理軟件組 成，如圖3所示。

圖3空車地磅終端部分組成 重車地磅顯示儀顯示的數據通過轉換通信接 口傳到重車地磅磅房計算機客戶端，計算機根據 司鎊操作員輸入的車號和合同票據號自動從網絡服 務器數據庫中提取空車重量、用戶單位名稱、煤炭品 種、煤炭數量等信息，計算出本車煤炭?jī)糁?。完成?duì) 該用戶合同煤炭余量的修改。在本終端自動生成并 打印出本次收煤的全部數據表單。同時把相關數據 信息通過網絡傳到網絡服務器的數據庫。

紅外探測限位器用于檢測汽車是否到位，如果 汽車未到位則通過處理軟件禁止數據的讀取錄入， 并產生報警提示。

攝像機用來觀看空車內是否有雜物，是否有多 人乘坐，攝像機的視頻信號通過電纜(或光纜）傳送 到監控室，并在監視器上實時顯示。

1.3運銷科合同票據終端部分

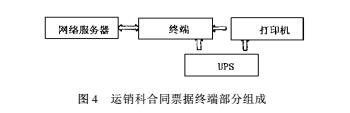

該部分是由計算機、打印機、UPS電源等組成， 如圖4所示。

該終端用于合同信息:客戶名稱、合同號、發票 號、煤炭品種、合同數量、單價等數據的輸入，計算機 將本次合同的全部數據自動打單，同時通過網絡傳 到網絡服務器的數據庫。

圖4運銷科合同票據終端部分組成

1.4網絡服務器部分

主要由服務器、領導及科室客戶機終端群、網 卡、網線、HUB、打印機、UPS電源等組成。服務器中 的數據庫完成所有進出數據的管理、記錄、備份、查 詢、打印、維護等。服務器要穩定可靠。

1.5工業電視監視系統

工業電視監視系統選用彩色CCD 攝像機，顯示用三星工業電視機，傳輸用同軸粗纜， 另加解碼裝置、八畫面分割器、長延時錄像機等。顯示 用電視機分別連接到空車和重車地磅部分的攝象 機，在中心控制室進行實時圖象監視和錄像，從而形 成對地磅人員及工作秩序的監督和管理。

2.數據處理軟件及環境

系統工作環境分為服務器和各客戶終端兩部 分。服務器采用Windows NT Sever 4. 0中文版網絡 操作系統和Microsoft SQL Server 7.0網絡數據庫；客 戶終端選用Windows 95/98中文版。

數據處理軟件開發工具選用Microsoft Visval Ba- sic6. 0 和 Microsoft SQL Server 7. 0，用于合同、收煤數 據信息存儲、計算、分析等管理軟件以及用戶操作界 面的開發，實現數據信息的錄入以及查詢打印等。

為盡量杜絕人為因素造成跑冒滴漏現象，對于地磅部分的數據錄入模式正常情況時設置為自動 狀態，除車號、合同號以外的各種數據只能由計算機 通過數據轉換通信接口直接從地磅顯示以上讀取 錄入，而任何操作員都無法干預，只有超級管理員才 有權對該模式進行更改。

3.系統功能

(1)空車攝像機觀看空車內是否有雜物及人員， 避免多人進入煤場，造成煤場秩序混亂。

（2）重車攝像機配合紅外探測器主要用來觀測 重車是否到位，避免重車不上鎊、壓鎊沿、人為撬磅邊等現象的發生。

（3）在中心控制室進行實時圖象觀看，形成對司 鎊操作員和鎊房秩序的監督和管理。

（4）利用計算機網絡將收煤、運輸和管理有機結 合起來，在稱重過程中杜絕了人為因素，從而避免了人情關系和違紀違法現象，使煤場秩序大為好轉。

（5）收煤、運輸過程記錄詳細，責任明確，便于追查違規操作者。

在服務器端安裝有數據庫，對所有數據和操 作進行管理，可以通過網絡終端（被授權)快速瀏覽 入廠煤的詳細情況，從而方便財務清查帳目和審計 部門審計。有利于領導及時掌握地銷入廠煤收煤情 況。

如果僅有一個地磅，只需要系統的重車地磅終端部分，但相關軟件不能節省。
